信號蝶閥的電線接法:

1.開啟電器開關袋的外蓋，將電纜銅芯電纜依照電氣控制系統規定傳送到對應的接線端子上，密封性電纜線通道，與此同時固定不動電纜線，避免電線連接遭受外力破壞。

2.當信號蝶閥處在“全閉”部位時，順時針方向旋轉下關掉凸輪，固定不動凸輪。

3.當信號蝶閥處在“開啟”部位時，逆時針上端打開凸輪，并以和以上同樣的方法調整打開凸輪。

4.調節定位螺絲。當閥門處在“全閉”或“開啟”部位時，定位螺絲不可恰好壓著蝸輪的定位平面內，而是應該留出一定間隙，隨后扭緊定位螺絲里的防松螺母。

5.蓋緊電器開關蓋子。當閥門處在“全閉”部位時，使開啟度指示儀的表針偏向內徑量表里的“0”標尺，并擰緊螺絲固定不動表針。

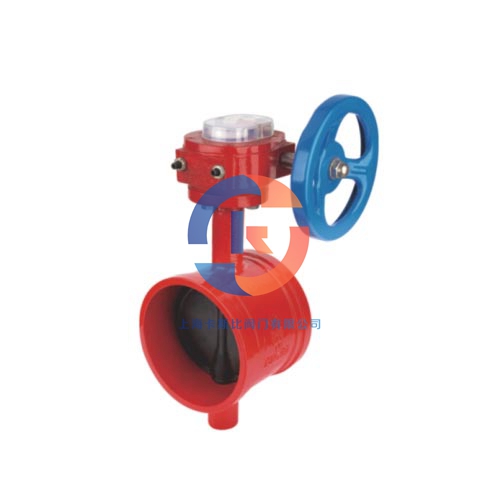

信號蝶閥工作原理:

1.信號蝶閥蝸輪推動傳動軸和蝶板旋轉，完成開閉與控制總流量。

2.轉動蝸輪傳動系統的主軸，使蝶板開閉，調節閥門。主軸順時針關掉閥門。

3.蝸輪齒輪箱含有兩類的微動開關:

A.齒輪箱內有兩種微動開關，開和關，先后在閥門開啟和關完時姿勢，開啟操縱室內“閥門開”和“閥門關”顯示燈，準確表明閥門的開和關情況。

B.齒輪箱內配有一個方向微動開關(蝶板在0時完全關掉)。當?shù)逄幵?~40°部位時，適用微動開關導出閥門關掉信號；當?shù)逄幵?0°~90°部位時，另一對常開常閉閥可導出開閥信號。微動開關的凸輪可調節，以表明蝶板的差異部位。
